HHC-S水化熱抑制劑是我公司在深入研究混凝土膠凝材料水化規(guī)律的基礎(chǔ)上，針對混凝土水化絕熱溫升過程進(jìn)行主動干預(yù)、獨(dú)立研發(fā)的一種新型混凝土外加劑。本產(chǎn)品摻入混凝土中，可顯著抑制水泥水化進(jìn)程，延緩混凝土內(nèi)部升溫速度、降低水化溫峰并延遲溫峰出現(xiàn)時間，有效抑制或減少混凝土溫度收縮裂縫。

1、 產(chǎn)品特點

(1)      溫控效果明顯：早期水泥水化熱可降低約20%以上，混凝土內(nèi)部水化溫升降低6~10℃，明顯延遲溫峰出現(xiàn)時間。

(2)      性能可調(diào)控：可根據(jù)使用環(huán)境條件（地區(qū)、溫度、濕度等）不同、混凝土結(jié)構(gòu)尺寸不同，設(shè)計產(chǎn)品特性，靈活地調(diào)控混凝土內(nèi)部水化歷程，滿足不同施工條件的各類工程。

(3)      適應(yīng)性好：本產(chǎn)品摻量低，與常規(guī)水泥、摻合料、其它外加劑等材料適應(yīng)性良好，對混凝土施工性能、凝結(jié)時間影響小。

(4)      提高混凝土中后期強(qiáng)度：能在一定程度上促進(jìn)水泥中C₃S和C₂S顆粒的中后期水化，提高混凝土中后期強(qiáng)度。

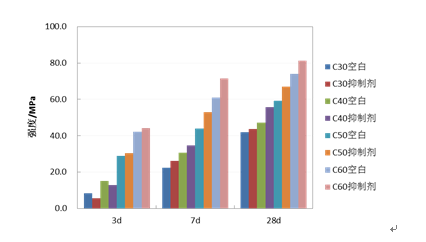

                    摻加水化熱抑制劑及未摻加水化熱抑制劑的混凝土強(qiáng)度對比

2、 產(chǎn)品推薦摻量

摻混凝土中膠凝材料總量的1%，具體摻量需根據(jù)工程實際情況經(jīng)試驗后確定。

3、 產(chǎn)品檢測執(zhí)行標(biāo)準(zhǔn)

《水化熱抑制劑》Q/WSY 021-2017

4、 性能指標(biāo)

5、 應(yīng)用范圍

本產(chǎn)品適用于工業(yè)與民用建筑、水利水電、鐵路、道路橋梁、核電等各種工程中有溫控要求的混凝土結(jié)構(gòu)。如大壩、橋墩、承臺及厚底板等工程。

6、 使用注意事項

(1)      產(chǎn)品應(yīng)妥善放置在干燥場所，層堆不宜超過10袋，搬運(yùn)過程應(yīng)注意輕搬輕放，防止破損受潮。

(2)      本產(chǎn)品保質(zhì)期六個月，超過保質(zhì)期的產(chǎn)品，必須重新檢測，合格后方可使用。
